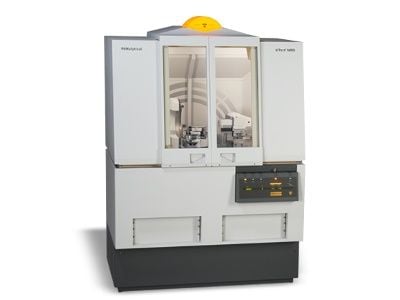

PANalytical- Hệ thống Nhiễu xạ tia X-X'Pert³ MRD (XL) In-plane

Nhà sản xuất: PANalytical
Giá bán
0₫
Báo giá

Thế hệ mới của hệ thống nghiên cứu vật liệu Nhiễu xạ đa năng:

Lịch sử lâu dài và thành công của Hệ Nhiễu xạ tia X Nghiên cứu Vật liệu (MRD) của PANalytical tiếp tục với thế hệ mới - X'Pert³ MRD và X'Pert³ MRD XL. Hiệu suất được cải thiện và độ tin cậy của nền tảng mới đã thêm nhiều khả năng phân tích và sức mạnh cho các nghiên cứu Nhiễu xạ tia X trong

  • - Khoa học vật liệu tiên tiến
  • - Khoa học và công nghiệp màng mỏng
  • - Đặc tính đo lường trong quá trình phát triển quy trình bán dẫn

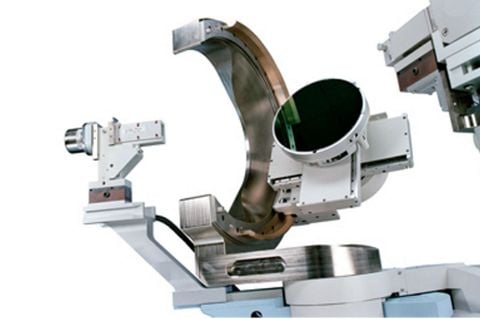

  • - Cả hai hệ thống xử lý cùng một phạm vi rộng các ứng dụng với mapping wafer đầy đủ lên đến 100 mm (X'Pert³ MRD) hoặc 200 mm (X'Pert³ MRD XL).
Đặc tính kỹ thuật

Kích thước – Thân máy chính
1400 (w) x 1162 (d) x 1947 (h) mm
Trọng lượng – Thân máy chính
1150 kg
Enclosure- Khả năng tiếp cận
Cửa lớn, cho phép truy cập tới bốn người cùng một lúc
Enclosure- Độ an toàn
Đáp ứng mọi quy định trên toàn thế giới về an toàn điện, cơ và tia X với tất cả các loại anode
Enclosure- Cài đặt
Hệ thống trên bánh xe để dễ dàng lắp đặt và di chuyển
Bộ đo góc – cấu hình
Bộ đo góc thẳng đứng, available in theta-theta or alpha-1 geometry
Bộ đo góc- bán kính và giao diện
Bán kính 240 mm, có sẵn các giao diện để giảm bán kính chùm nhiễu xạ cho các ứng dụng cụ thể
Bộ đo góc- Dải đo
Dải sử dụng tối đa (phụ thuộc vào phụ kiện) -111°< 2θ <168°
Bộ đo góc – dải tuyến tính
2θ tuyến tính bằng hoặc tốt hơn ±0.01°
Goniometer- Accuracy and Precision
Hệ thống mã hóa trực tiếp trực tiếp thế hệ mới (DOPS 2) cho độ chính xác thời gian sống trơn, sử dụng các bộ mã hóa Heidenhain được định hướng chính xác và công nghệ theo dõi đường dẫn


X-Ray Source- X-Ray Tube
Các ống tia X bằng gốm được sản xuất bởi nhà máy chuyên dụng của PANalytical trong điều kiện phòng sạch
X-Ray Source- Generator
Nguồn phát 4 kW hỗ trợ tất cả các ống tia X hiện tại và tương lai
X-Ray Source- Performance
Tất cả các thiết bị của Empyrean được thiết kế cho hoạt động 60 kV, cho phép hoạt động tối ưu cho các nguồn Mo và Ag

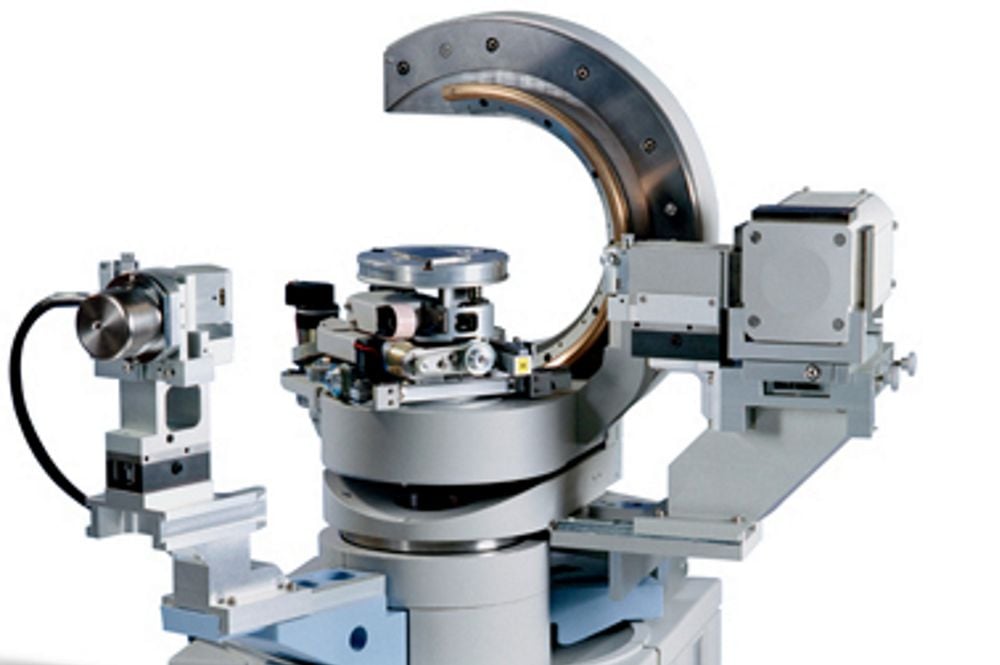

Với hệ thống X'Pert³ MRD (XL) cho sự nhiễu xạ trên mặt phẳng, có thể đo nhiễu xạ từ các mặt phẳng lattice vuông góc với bề mặt mẫu.
Các cấu trúc quang học tiêu chuẩn và trong mặt phẳng trên một hệ thống và một loạt các thí nghiệm nhiễu xạ trên các màng mỏng đa tinh thể và rất hoàn hảo chỉ là hai trong số rất nhiều lợi ích.

Các tính năng ưu việt:

  • Bản đồ wafer lên đến 200 mm đáp ứng tất cả các yêu cầu phân tích XRD có độ phân giải cao
  • Khả năng phân tích độ phân giải cao được cải thiện nhờ tính chính xác nổi bật của Bộ đo góc cao sử dụng bộ mã hóa Heidenhain.
  • Cung cấp tuổi thọ dài nhất của các thành phần chùm tia tới (CRISP) và thời gian hoạt động tối đa với bộ đóng thủy lực và chùm khuếch đại tia
  • Với nền tảng gắn kết PreFIX thế hệ thứ 2, cấu hình lại dễ dàng trong vài phút và định vị lại hệ quang học chính xác hơn bao giờ hết.
  • Cho phép đo nhiễu xạ từ mặt phẳng lattice vuông góc với bề mặt mẫu.
  • Possible standard and in-plane geometries on one system and a wide range of diffraction experiments on polycrystalline and highly perfect thin films.
  • • Hệ quang học tiêu chuẩn trên mặt phẳng trên một hệ thống và một loạt các thí nghiệm nhiễu xạ trên các màng mỏng đa tinh thể và hoàn hảo.
